CAN-дисплей для бортового контроля данных

MasterCAN Display 35 – мощный и гибкий в настройке CAN-дисплей для отображения параметров работы техники. Ключевая особенность устройства – широкие возможности отображения параметров из шины CAN J1939, а также от дополнительных датчиков системы мониторинга: расходомеров, датчиков уровня топлива, датчиков нагрузки на ось, аналого-цифровых конвертеров.

Дисплей устанавливается в кабине техники и позволяет водителю/оператору следить за наиболее важными рабочими параметрами, такими как:

  • объем топлива в баке;
  • мгновенный и суммарный расход топлива;
  • суммарное время работы двигателя, время работы на холостом ходу и под нагрузкой;
  • время и параметры работы дополнительного/верхнего/навесного оборудования;
  • напряжение бортсети и состояние электрооборудования и  многое другое.

Возможности CAN-дисплея:

1. Настройка отображения до 420 параметров, группировка в 21 экран

2. Отображение параметров стандартов CAN J1939/71 и ISOBUS

3. Поддержка более 10,000 параметров для отображения:

  • 3000+ параметров из штатной шины CAN: время работы двигателя, обороты двигателя, температура ОЖ и масла, давление масла, работа силовой установки, состояние гидравлической системы, давление в пневмосистеме, параметры работы КПП, состояние мостов, приводов, дифференциала и др.
  • 7000+ параметров из интерфейса CAN j1939/S6 и шины ISOBUS: уровень и объем топлива в баке по DUT-E, суммарный и путевой расход топлива по DFM, расход топлива в различных режимах работы по DFM, время и параметры работы дополнительного, навесного, прицепного, верхнего оборудования и др.

4. Возможность настройки отображения проприетарных CAN-сообщений

5. Встроенная функция конвертации аналоговых сигналов в цифровые CAN-сообщения

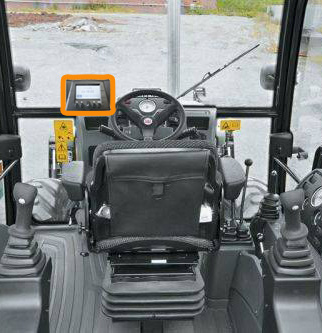

Мониторинг данных с помощью MasterCAN Display 35 в кабине водителя

Применение MasterCAN Display 35

CAN-дисплей MasterCAN Display 35 разработан для сложных машин: сельхоз- и строительной техники, речных и морских судов, ж/д техники, спецмашин для нефтегаза, комплексов дизель-генераторных установок и котельного оборудования.

Для отображения параметров работы разных видов техники разработаны 4 модели дисплея для телематики MasterCAN Display 35:

Тягач. Уровень топлива в баке, расход топлива, работа двигателя по CAN, скорость, время работы, нагрузка на оси. Предустановленные экраны (21 экран, два параметра на экране).

Трактор. Уровень топлива в баке, расход топлива, работа двигателя по шине CAN, моточасы. Предустановленные экраны (27 экранов, два параметра на экране).

Судовой. Контроль топлива в баке, расход топлива ходовыми двигателями, генераторами, котлами. Предустановленные экраны (37экранов, два параметра на экране).

Универсальный. Вывод на экран любых параметров – выбор из 3500+ Гибкая настройка количества информационных экранов (21 группа, 10 экранов в каждой группе). Настройка отображения параметров (один/два на экране, изменение названия).

MasterCAN Display 35 в системе транспортной телематики

MasterCAN Display 35 принимает и отображает параметры из штатной CAN-шины, от дополнительных датчиков телематической системы  и шины ISOBUS.

Для контроля параметров техники MasterCAN Display 35 можно подключить к:

  • штатной CAN-шину
  • штатной шине J1708 (через J1708-J1939 конвертер)
  • 16 датчикам уровня топлива
  • 16 расходомерам топлива
  • 2 датчикам нагрузки на оси либо 2 другим аналоговым датчикам (напрямую)
  • 42 устройствам с аналоговым/частотным/токовым/дискретным выходом (через конвертер)
  • дополнительному оборудованию стандарта CAN j1939/21
  • телематическому шлюзу CANUp или другому с CAN-интерфейсом

MasterCAN Display 35 в системе транспортной телематики

Настройка MasterCAN Display 35

В CAN-дисплее реализована Технология S6 разработки Технотон. Один из элементов Технологии S6 – унифицированная база данных параметров БД S6.

БД S6 содержит более 10,000 различных параметров работы техники, описанных в стандартах CAN J1939/71 и ISOBUS. При настройке MasterCAN Display можно выбирать из 10,000 параметров БД S6 для отображения.

Настройка производится Сервисной Программой Service S6 MasterCAN. По мере обновления БД S6, все больше и больше параметров будут доступны для отображения на экране MasterCAN Display 35.

Настройка MasterCAN Display 35
