Бесконтактный считыватель CAN-шины
CANCrocodile Mini
Бесконтактный считыватель CAN-шины CANCrocodile Mini — устройство для простого и безопасного считывания сигналов из шин данных CAN (SAE j1939), ISObus (ISO 11992-2), CAN Open, DeviceNet, NMEA 2000.
CANCrocodile Mini применяется в системах мониторинга транспорта для получения параметров работы двигателя, ABS, ECAS и др. блоков.
При подключении CANCrocodile Mini к шине CAN изоляция проводов остается цельной и отсутствует электрический контакт, считыватель невидим для других устройств и не отражает сигналы назад в шину.
Решаемые задачи
Учет моточасов/времени работы двигателя (CAN)
Контроль расхода топлива (CAN)
Удаленная диагностика двигателя по DTC (CAN)7 основных преимуществ CANCrocodile Mini
- <1% потерь сообщений на скорости шины 125-1000 кбит/с.
- Электропитание от бортовой сети 10-50 В без дополнительных блоков.
- Световая LED-индикация наличия питания и считываемого сигнала.
- Низкий ток потребления — 3/5 мА при напряжении питания 24/12 В.
- Компактные размеры корпуса для установки в плотных жгутах проводов.
- Надежный прижим проводов CAN-H и CAN-L к считывающей поверхности.
- Удобное размещение проводов в пазах крышки-фиксатора.
Применение CANCrocodile Mini в ГЛОНАСС-мониторинге транспорта
Выходной сигнал Crocodile поступает на телематический терминал, который передает данные на веб-сервер мониторинга. Сервер мониторинга делает разбор (парсинг) CAN-сообщений и формирует отчеты, содержащие информацию об уровне топлива, расходе топлива, оборотах двигателя, активных неисправностях и других эксплуатационных параметрах техники доступных в шине CAN j1939.

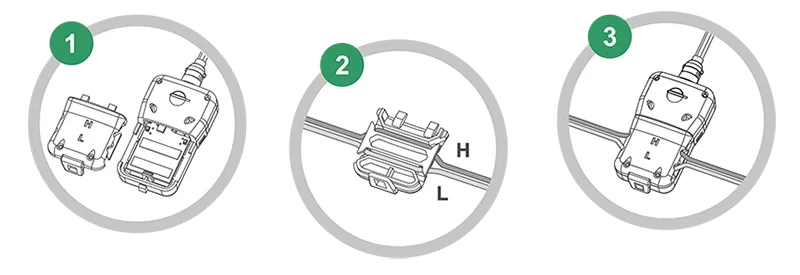

Установка бесконтактного считывателя на провода CAN-H и CAN-L
Откройте корпус и снимите крышку-фиксатор устройства.
Аккуратно уложите провода CAN High и CAN Low в пазы согласно маркировке.
Вставьте крышку назад в корпус и закройте до фиксации защелок. CANCrocodile Mini готов к эксплуатации.
Технические характеристики
| Скорость передачи данных, кбит/с | 125…1000 |
| Допустимые потери сообщений, %, не более |
1* |
| Диапазон напряжения питания для исполнения U12/24, В |
10…45 |
| Максимальный ток потребления для исполнения U12/24 при напряжении питания 12/24 В, мА, не более |
5/3 |
| Рабочая температура окружающего воздуха, oС |
-40…+85 |
| Степень защиты корпуса | IP30 |
| Масса, кг, не более | 0,1 |
| Совместимость | SAE j1939 ISO 11992-2 CAN Open DeviceNet NMEA 2000 |
| * Процент потерь зависит от сетевого трафика и наличия помех. | |
