Датчик нагрузки на ось
для пневматической подвески

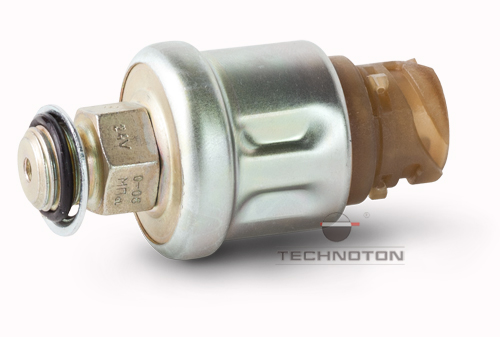

Датчик нагрузки на оси GNOM DDE

Датчик давления GNOM DDE используется на машинах, оборудованных пневматической подвеской для определения нагрузки на ось и массы груза в системах транспортной телематики GPS/ГЛОНАСС.

Датчик измеряет давление в пневмобаллонах или пневмосети транспортного средства и передает данные в виде аналогового сигнала телематическому терминалу.

Датчик нагрузки на оси для пневмоподвески

Решаемые задачи

Контроль нагрузки на оси и веса груза

Предотвращение «левых» рейсов, контроль места погрузки/разгрузки

Исключение штрафов за перегруз

Отличительные особенности

соответствует отечественным и европейским автомобильным стандартам по электромагнитной совместимости, устойчивости к климатическим и механическим воздействиям;
линейная характеристика выходного сигнала упрощает обработку данных системой мониторинга;
выходной сигнал стабилизирован и не зависит от напряжения бортовой сети;
защищен от короткого замыкания и попарного перепутывания электрических проводов;
набор всех необходимых монтажных элементов в комплекте.

Аксессуары

Монтажный комплект MK DDE

Перейти к галерее установок

Принцип работы

GNOM DDE устанавливают в трубопровод или вместо заглушки в подушку пневмоподвески.

Принцип работы датчика основан на измерении давления сжатого воздуха и формировании выходного напряжения, которое поступает в виде сигнала на терминал мониторинга транспорта. Терминал осуществляет сбор, регистрацию, хранение и передачу полученных сигналов на сервер телематических услуг. Программное обеспечение сервера обрабатывает и анализирует полученные данные и формирует аналитические отчеты за выбранный период времени. Отчеты предоставляются пользователю в виде таблиц и графиков.

Зависимость выходного напряжения от давления в пневмоподвеске

Технические характеристики

Диапазон изменения напряжения выходного сигнала, В		от 0,25 до 3,80
Предел допускаемой приведенной погрешности формирования напряжения выходного сигнала, не более, %		±2,5
Диапазон измерения давления, МПа		0…0,8
Диапазон напряжения питания, В		8…32
Степень защиты корпуса		IP55
Присоединительная резьба		М16х1,5 или M22x1,5*
Температурный диапазон, °С		-40…+80
Масса, не более, г		150
* При использовании переходной гайки монтажного комплекта MK DDE №1.
