Датчик нагрузки на оси
для механической подвески

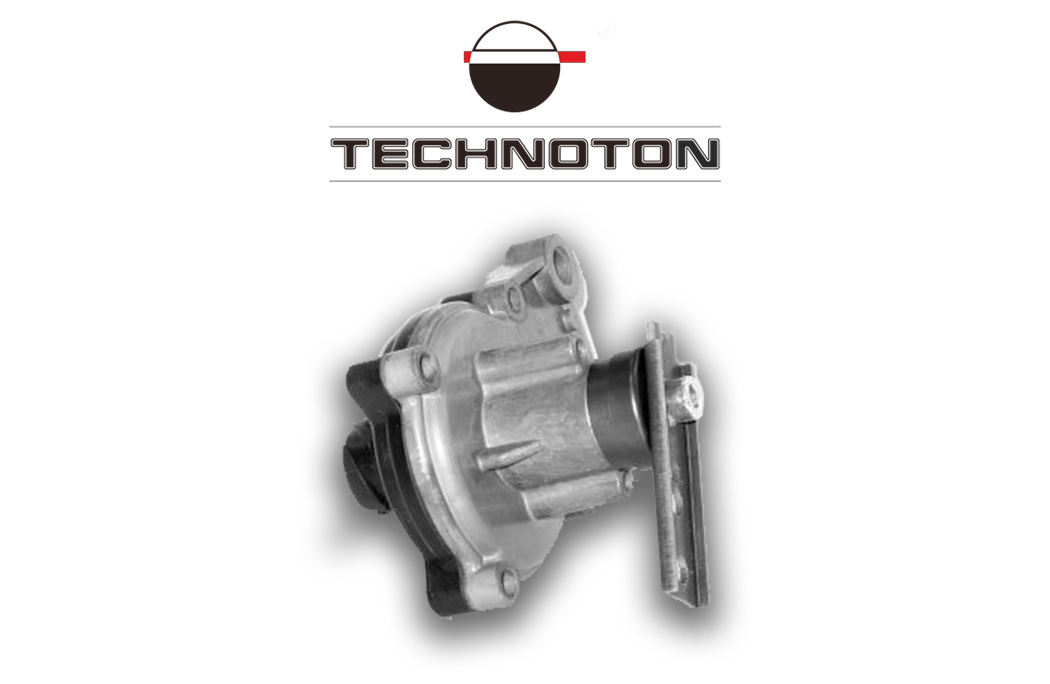

Датчик перемещения GNOM DP предназначен для определения нагрузки на ось и массы груза на автомашинах с рессорной подвеской. Датчик интегрируется в систему GPS/ГЛОНАСС мониторинга транспорта и выдает данные в виде аналогового сигнала. Для передачи данных в систему мониторинга транспорта датчики GNOM подключаются к телематическому шлюзу CANUp, а для контроля нагрузки на оси водителем – к бортовому дисплею MasterCAN Display 35.
Датчик перемещения устанавливается на заднюю ось или заднюю тележку для мониторинга нагрузки на ось и массы груза.
Решаемые задачи



Отличительные особенности
- высокая степень защиты датчика от внешних воздействий;
- соответствие европейским и российским автомобильным стандартам;
- линейная характеристика выходного сигнала упрощает обработку данных системой мониторинга;
- выходной сигнал стабилизирован и не зависит от напряжения бортовой сети;
- защита от короткого замыкания и попарного перепутывания электрических проводов.
Принцип работы

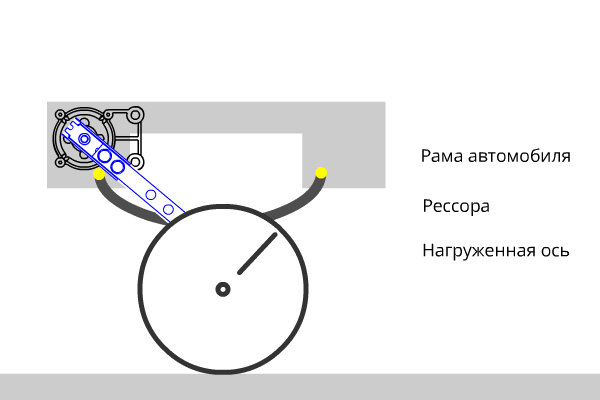

Датчик GNOM DP измеряет нагрузку на ось при помощи поворотного рычага, который крепится к подвеске транспортного средства. Он устанавливается между грузовой платформой (или рамой) и подрессоренной осью.
При изменении положения рычага меняется выходное напряжение датчика. Терминал мониторинга транспорта принимает сигнал датчика и передает его на сервер телематических услуг. Программное обеспечение сервера осуществляет обработку полученной информации и формирует отчеты о нагрузке на ось и массе груза.
Монтаж датчика нагрузки на оси рессорной подвески
Схема установки на двухосное ТС
Схема установки на трехосное ТС
Аксессуары

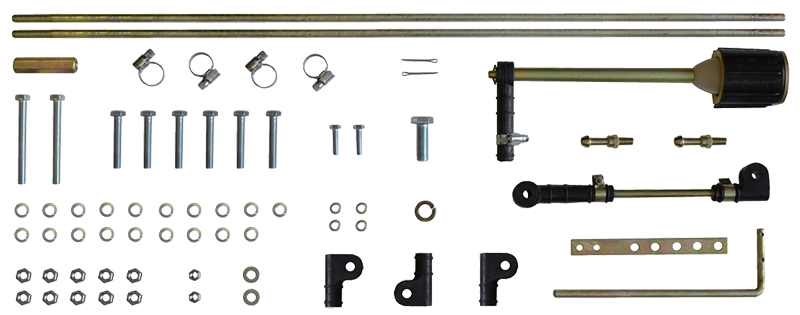

Монтажный комплект GNOM MK DP предназначен для установки датчика перемещения GNOM DP. Комплект тщательно разработан и включает 67 элементов, что обеспечивает стабильную работу датчика даже в сложных условиях эксплуатации.
Этот комплект обеспечивает быстрый и легкий процесс установки датчика перемещения.
Подбор длины рычага и высоты тяги при монтаже датчика нагрузки GNOM DP
Диапазон изменения напряжения выходного сигнала, В | 1,54…3,46 | |
Абсолютная погрешность формирования напряжения выходного сигнала, мВ, не более | ±80 | |
Диапазон напряжения питания, В | 8…32 | |
Степень защиты корпуса | IP55 | |
Температурный диапазон, ºС | -40…+80 | |
Масса, не более, г | 800 | |
|
