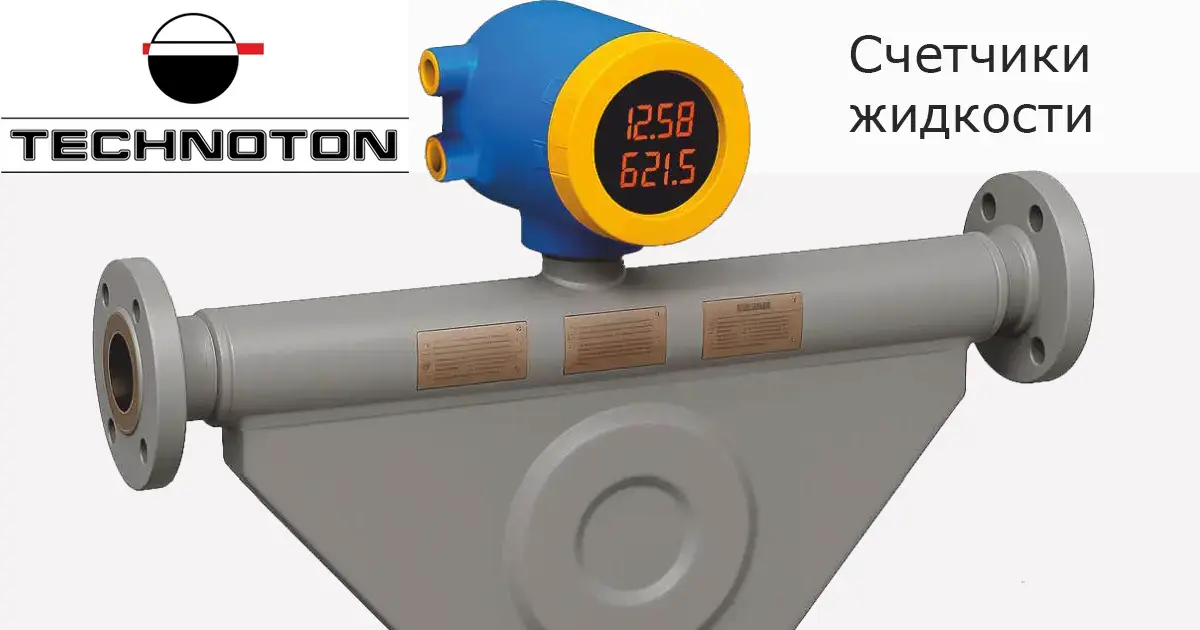

Счетчики жидкости
Высокоточные приборы для измерения расхода неагрессивных жидкостей в диапазоне кинематической вязкости 0,5…3000 мм2/с (сСт), предназначенный для мощных установок в сфере теплоэнергетики, на водном транспорте, в нефтехимии, а также в промышленном и коммунальном секторах.
Счетчики LC могут использоваться как самостоятельные устройства для контроля расхода жидкостей, так и в составе систем промышленной автоматизации, мониторинга стационарных объектов, транспортной телематики и решений в области промышленного Интернета вещей (IIoT).
Учет расхода жидкости
Учет времени работы насоса / потребителя жидкости
Предотвращение хищений жидкости из магистрали
Мониторинг температуры и плотности жидкости
Преимущества счетчиков жидкости LC
- Высокая точность измерений – от +-0,15%, что важно для учета расхода на промышленных и энергетических объектах.
- Широкий диапазон вязкости измеряемой жидкости – подходят для различных неагрессивных жидкостей от 0,5 до 3 000 сСт.
- Универсальность – применяются в теплоэнергетике, нефтехимической отрасли, судоходстве, коммунальном и промышленном секторах.
- Разнообразие моделей – учет расхода жидкости от 0,33 до 6 700 л/мин, автономные и интерфейсные исполнения счетчиков.
- Контроль данных в реальном времени – отображение на встроенном дисплее, передача на регистрирующие устройства (терминалы).
- Интеграция в системы мониторинга – локальные системы промышленной автоматизации и онлайн системы удаленного контроля (IoT).
- Надежность и долговечность – предназначены для эксплуатации в сложных условиях тяжелой техники и промышленных систем.

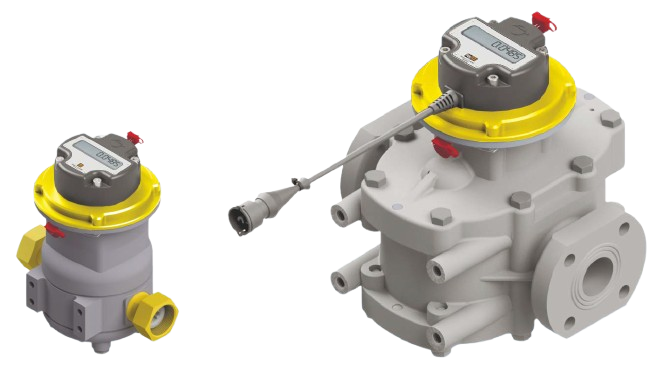

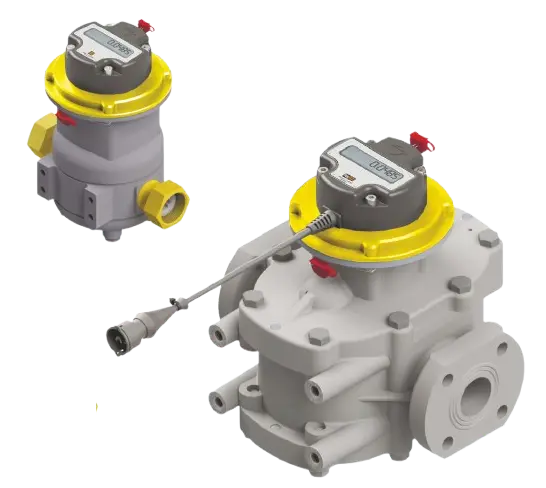

Счетчики жидкости LC Gear
Учёт потребления жидкостей на стационарных установках и вспомогательном судовом оборудовании.
Счётчики LC Gear применяются для измерения расхода лёгких нефтепродуктов, преимущественно дизельного топлива (включая судовое), печного топлива и неагрессивных топливных присадок.
Счётчики серии LC Gear используются для учёта общего потребления жидкого топлива, регистрации общего времени потока, измерения объёмов выдачи жидкостей.
Применение
- мощные ДГУ/ДЭС, котлы, бойлеры
- АТЗ и бензовозы
- нефтехимическое производство
- ДГУ паромов, буксиров и судов среднего водоизмещения
- ДГУ железнодорожного транспорта
- системы перекачки и выдачи топлива (АЗС)
Конструктивные преимущества
Измерительная камера с овальными шестернями
стабильность измерений в широком диапазоне вязкостей
Информативный цифровой дисплей
более 15 счетчиков работы, локальный контроль данных
Встроенная батарея
автономная работа и хранение данных без внешнего питания
Разнообразие интерфейсов
CAN J1939, импульсный, Bluetooth Low Energy
Технические характеристики
| Модель | LC Gear 120 | LC Gear 410 |
|---|---|---|
| Мин. расход рабочей жидкости, л/мин | 12 | 41 |
| Макс. расход рабочей жидкости, л/мин | 120 | 416 |
| Относительная погрешность, не более, % | 0,25 | |
| Вязкость рабочей жидкости, мм²/с (сСт) | от 0,55 до 300 | |
| Макс. температура рабочей жидкости, °C | 90 | |
| Макс. давление рабочей жидкости, МПа | 1,6 | |
| Интерфейсы | CAN j1939, импульсный, RS-485 (доп. конвертер) | |
| Защита корпуса | IP 68 | |
| Типы присоединения | фланец, резьба | фланец |
| Масса, не более, кг | 5,4 | 14,6 |
Данные на экране и в выходном интерфейсе
- суммарный расход жидкости
- общее время работы счетчика
- расход жидкости по режимам работы
- время работы счетчика по режимам
- расход жидкости(сбрасываемый)
- время работы счетчика (сбрасываемый)
- температура в измерительной камере

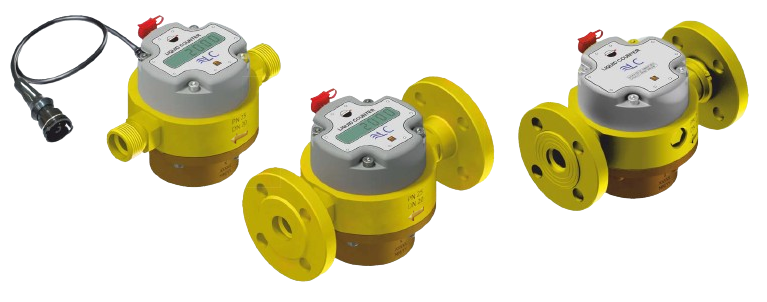

Cчетчики жидкости LC Ring
Учёт расхода топлива тяжёлых транспортных средств и малых судов
Счётчики жидкостей LC Ring предназначены для измерения расхода лёгких нефтепродуктов, преимущественно дизельного топлива (включая подогреваемое лёгкое судовое дизельное топливо) и печного топлива.
LC Ring обеспечивают точные данные об общем расходе топлива, времени работы насоса/двигателя, нагрузке на насос/двигатель.
Применение
- карьерные самосвалы, экскаваторы, бульдозеры
- тяжелая спецтехника в нефтегазе
- маневровые локомтивы, путевые машины
- буксиры, малые и средние рабочие суда и паромы
- ДГУ/ДЭС, котельные и отопительные системы
Конструктивные преимущества
Измерительная камера кольцевого типа
простая и надежная конструкция
Многофункциональный дисплей
десятки экранов параметров и счетчиков работы
Различные виды исполнений
автономный, с сигнальным кабелем, беспроводной (Bluetooth)
Встроенная батарея
автономная работа и хранение данных без внешнего питания
Технические характеристики
| Модель | LC Ring 15 | LC Ring 30 | LC Ring 60 |
|---|---|---|---|
| Мин. расход рабочей жидкости, л/мин | 0,33 | 0,66 | 1,33 |
| Макс. расход рабочей жидкости, л/мин | 16,5 | 33,00 | 66,00 |
| Относительная погрешность, не более, % | не более 0,5 | ||
| Вязкость рабочей жидкости, мм²/с (сСт) | от 1,5 до 6,0 | ||
| Макс. температура, °C | 95 | ||
| Макс. давление жидкости, бар | 25 (фланец) / 16 (резьба) | ||
| Интерфейсы | автономный, CAN j1939, импульсный, беспроводной (Bluetooth) | ||
| Типы присоединения | фланец или резьба | ||
| Масса, не более, кг | 4,3 | 6,3 | 9,3 |
Данные на экране и в выходном интерфейсе
- суммарный расход жидкости
- общее время работы счетчика
- расход жидкости по режимам работы
- время работы счетчика по режимам
- расход жидкости (сбрасываемый)
- время работы счетчика (сбрасываемый)
- температура в измерительной камере

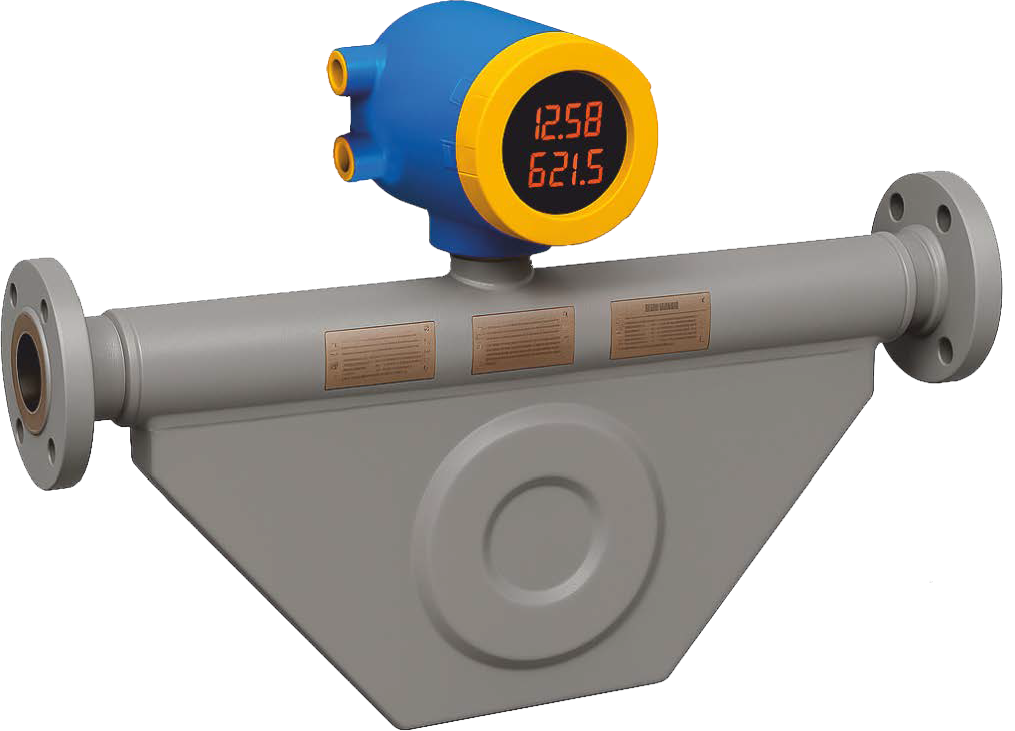

Cчетчики жидкости LC Corio
Учёт расхода мазута и нефтепродуктов, используемых на крупных морских судах и в промышленных трубопроводах.
Счётчик жидкостей LC Corio работает по принципу Кориолиса, обеспечивая массовое и объёмное измерение расхода жидкости. Жидкость проходит через трубку практически без сопротивления потоку.
LC Corio применяется для различных видов жидкого топлива, включая судовое топливо, технической воды и других неагрессивных жидкостей. Область применения широка — от морского транспорта до промышленных объектов.
Применение
- судовые двигатели
- нефтегазовая и химическая промышленность
- ведомственные АЗС и топливораздаточные комплексы
- дизельные электростанции
- промышленные трубопроводы технической воды
Данные на экране и в выходном интерфейсе
- судовые двигатели и дизель-генераторы
- нефтегазовая и химическая промышленность
- топливораздаточные системы
- дизельные электростанции
- котельные установки
Технические характеристики
| Модель | Расход по массе, тонн/ч | Расход по объему, л/мин | Условный проход, мм |
|---|---|---|---|
| LC Corio 95 | 0,35 – 5,2 | 7 – 100 | 15 |
| LC Corio 380 | 1,3 – 20 | 25 – 380 | 25 |
| LC Corio 1200 | 4 – 65 | 77 – 1240 | 50 |
| LC Corio 2300 | 10 – 120 | 192 – 2300 | 80 |
| LC Corio 3800 | 27 – 200 | 514 – 3800 | 100 |
| LC Corio 6700 | 30 – 350 | 575 – 6700 | 150 |
Диапазон температур жидкости …………………………… от –60 до +100 °С
Диапазон давления жидкости ……………………………………… от 0 до 4 МПа
Погрешность по объему / массе …….. ±0,21% / ±0,16% для дизтоплива
Выходной интерфейс ……………………………………….. RS-485 (Modbus RTU)
Присоединение к магистрали ………………………………………………. фланец
Конструктивные преимущества
- высокая точность измерений
- подключение в трубопроводы любой конфигурации
- устойчивость к вибрации, изменениям температуры и давления
- измерение расхода жидкостей с высокой вязкостью
- длительный срок службы, простота обслуживания

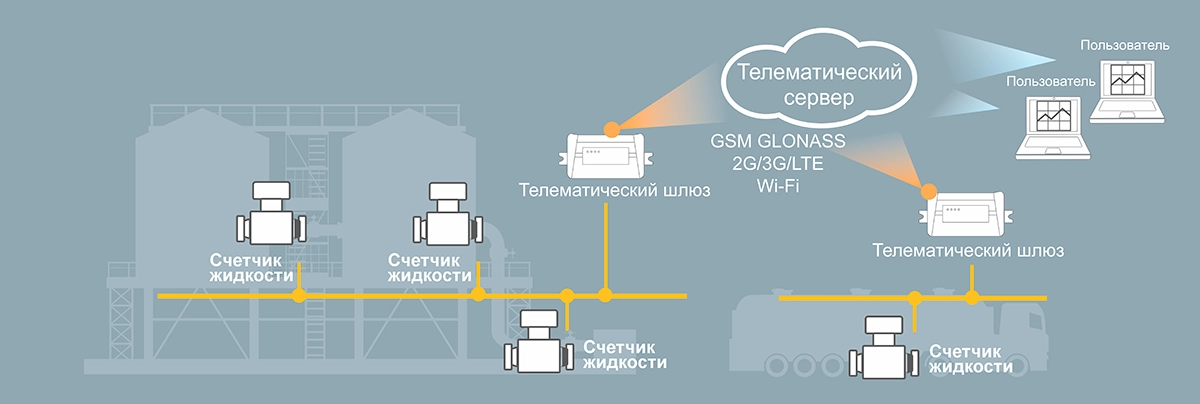

Передача данных на телематический сервер

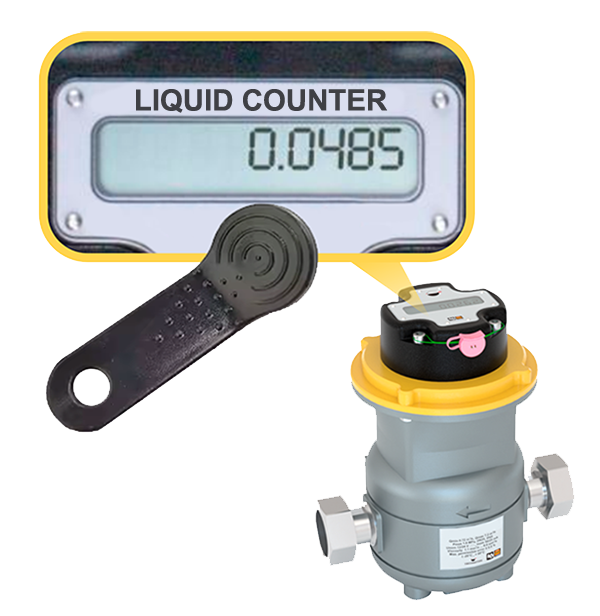

Отображение данных на дисплее
Все модели счётчиков жидкостей LC оснащены информационным дисплеем, отображающим данные измерений в реальном времени.
Информация на дисплее может использоваться как основной способ получения данных с последующей их записью в журнал, либо как дополнительный способ локального контроля техническим персоналом.
Информационные экраны дисплея счетчика жидкости:
- счетчик «Суммарный расход жидкости»
- счетчик «Суммарное время работы»
- «Заряд батареи в процентах от максимального»
- «Температура в измерительной камере»
- … и другие параметры.
